SCHNORKEL EQUILIBREUR DE PRESSION

[jlc]

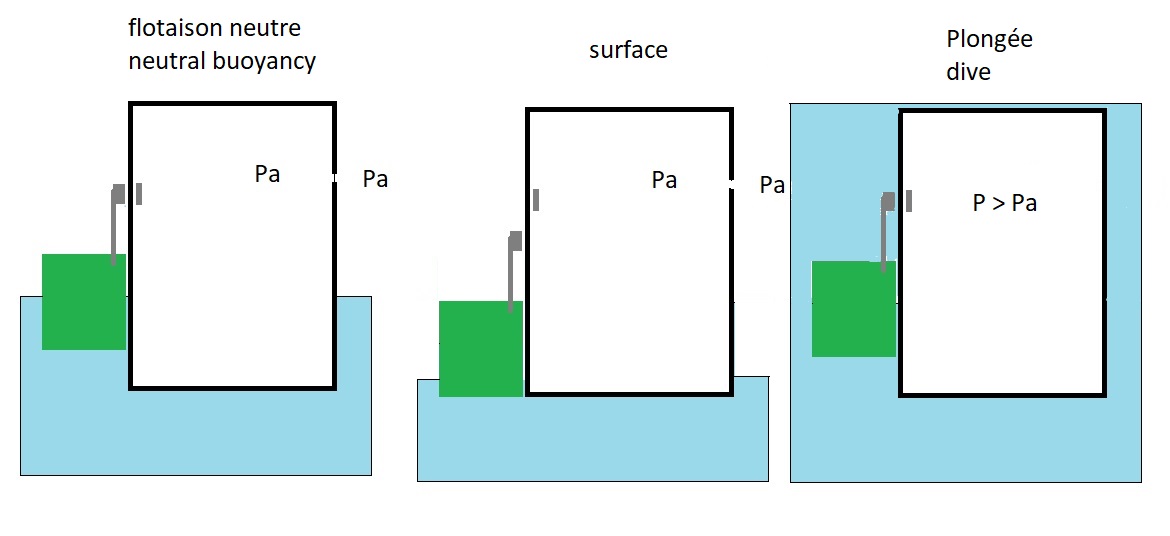

Les sous marins à piston électrique subissent souvent une forte surpression dans le tube technique
lors du remplissage des ballast.

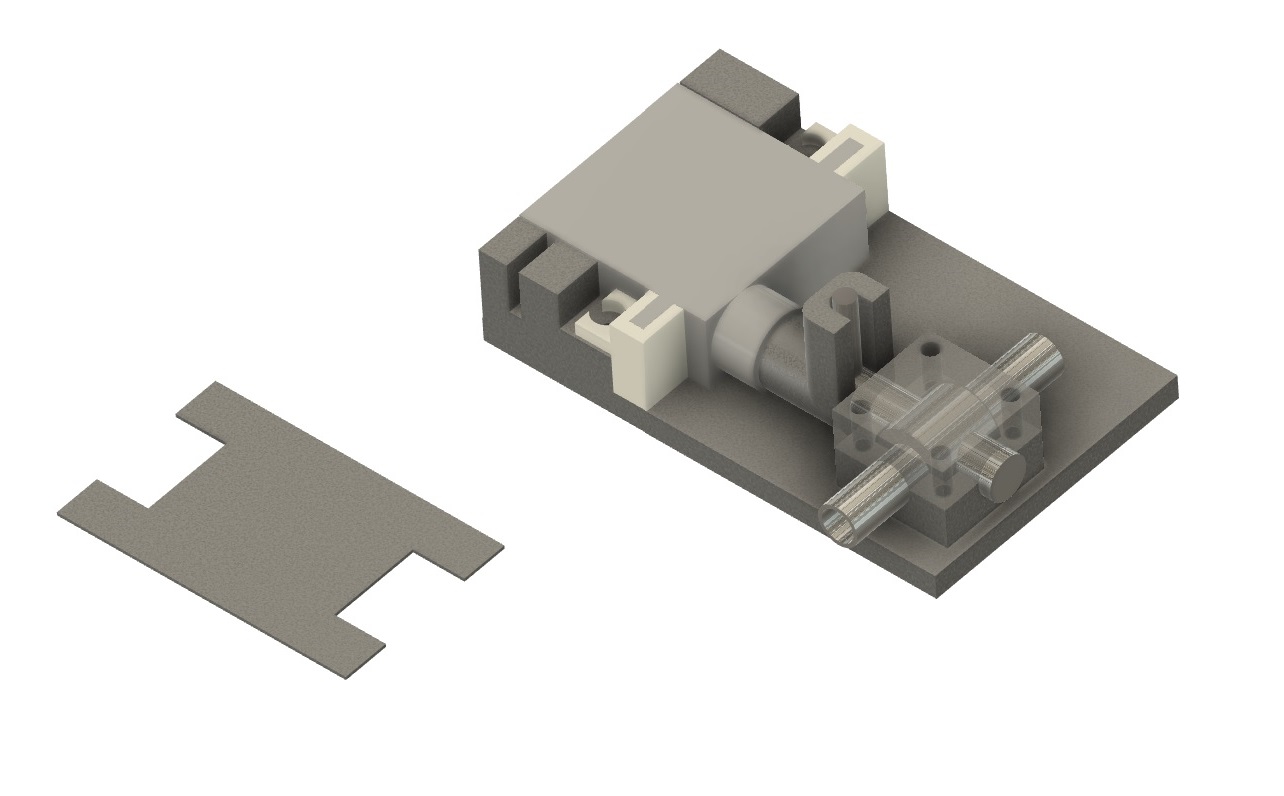

Voici un système à servo-valve pour éviter l’excès de pression.

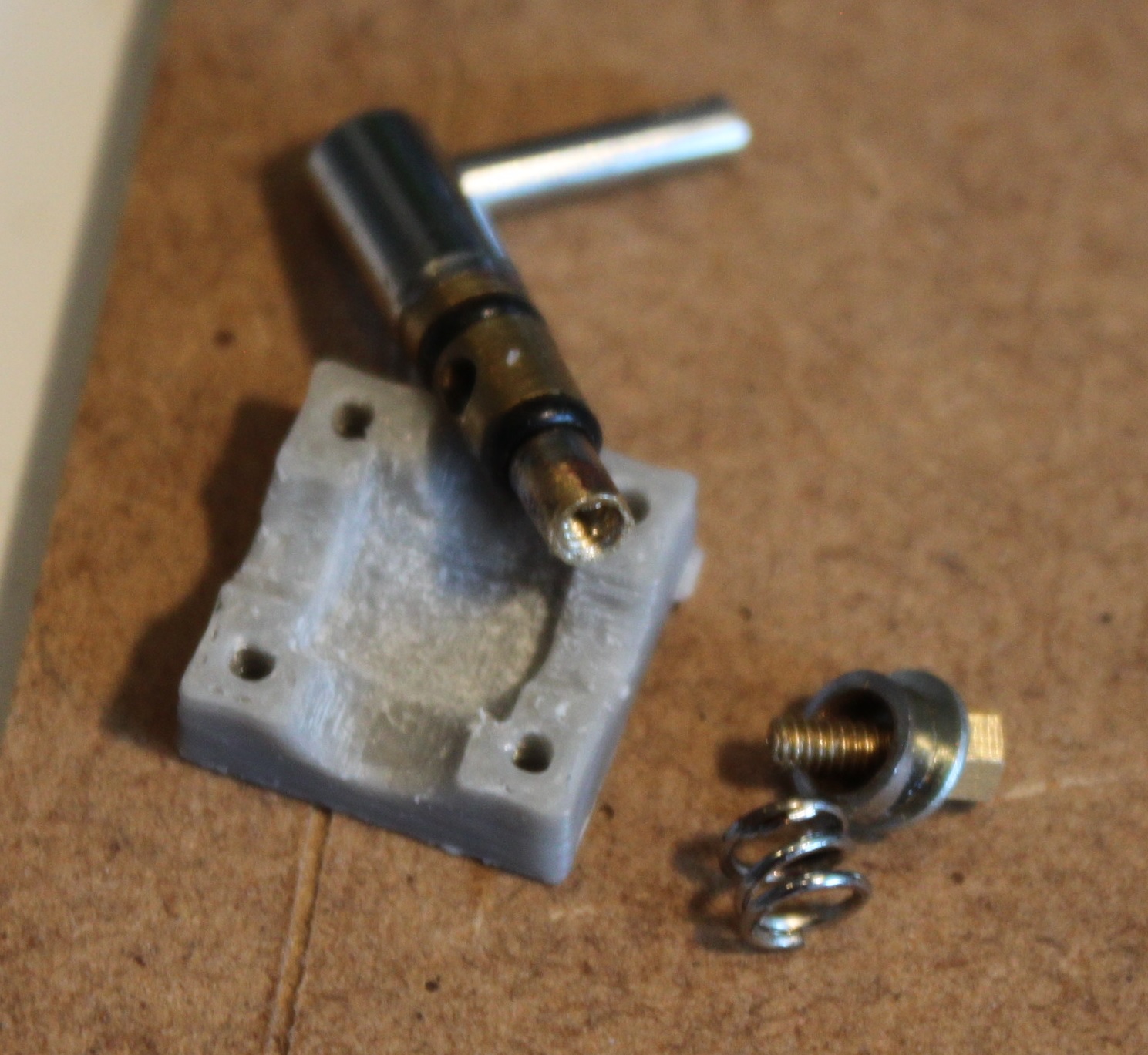

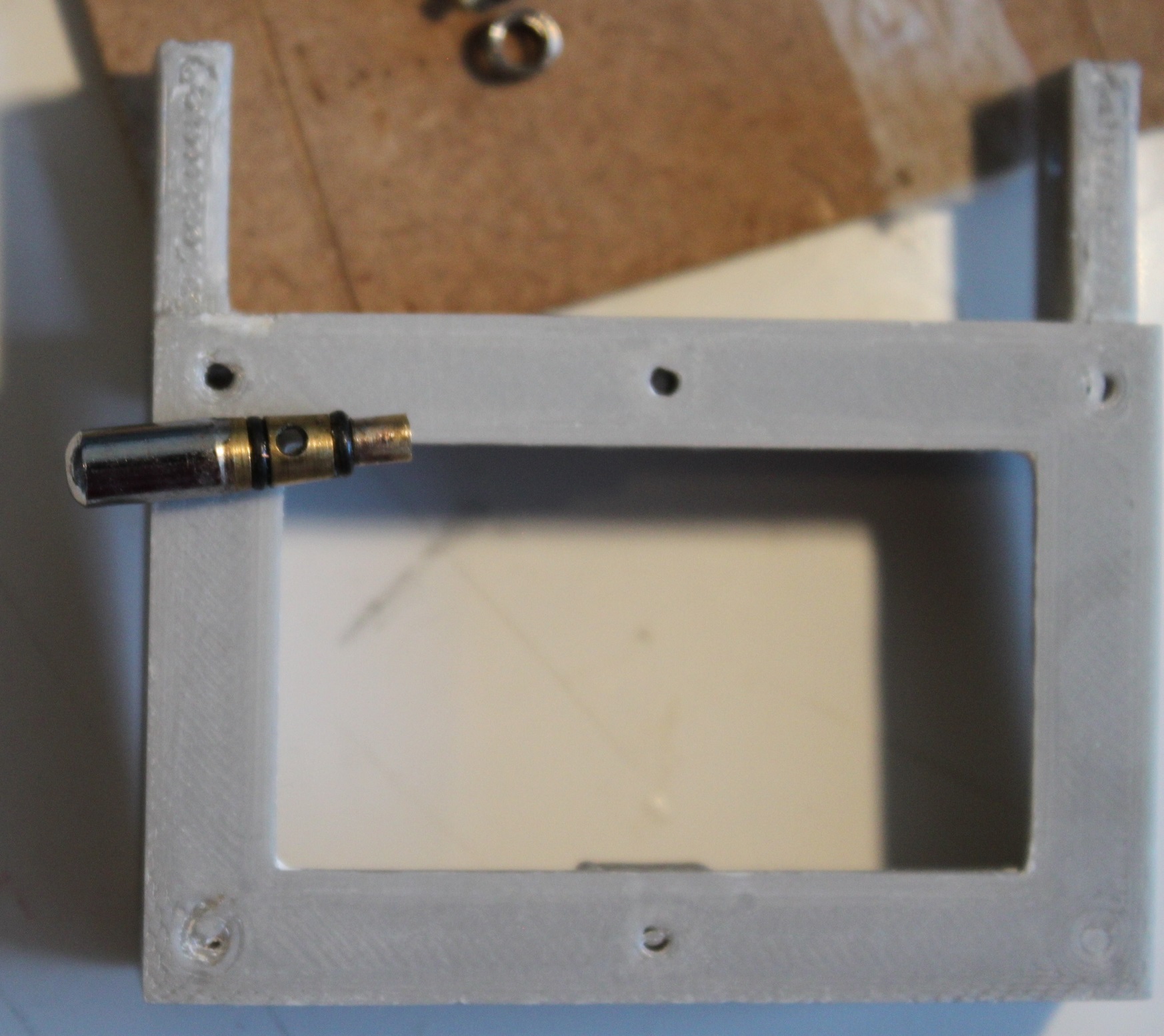

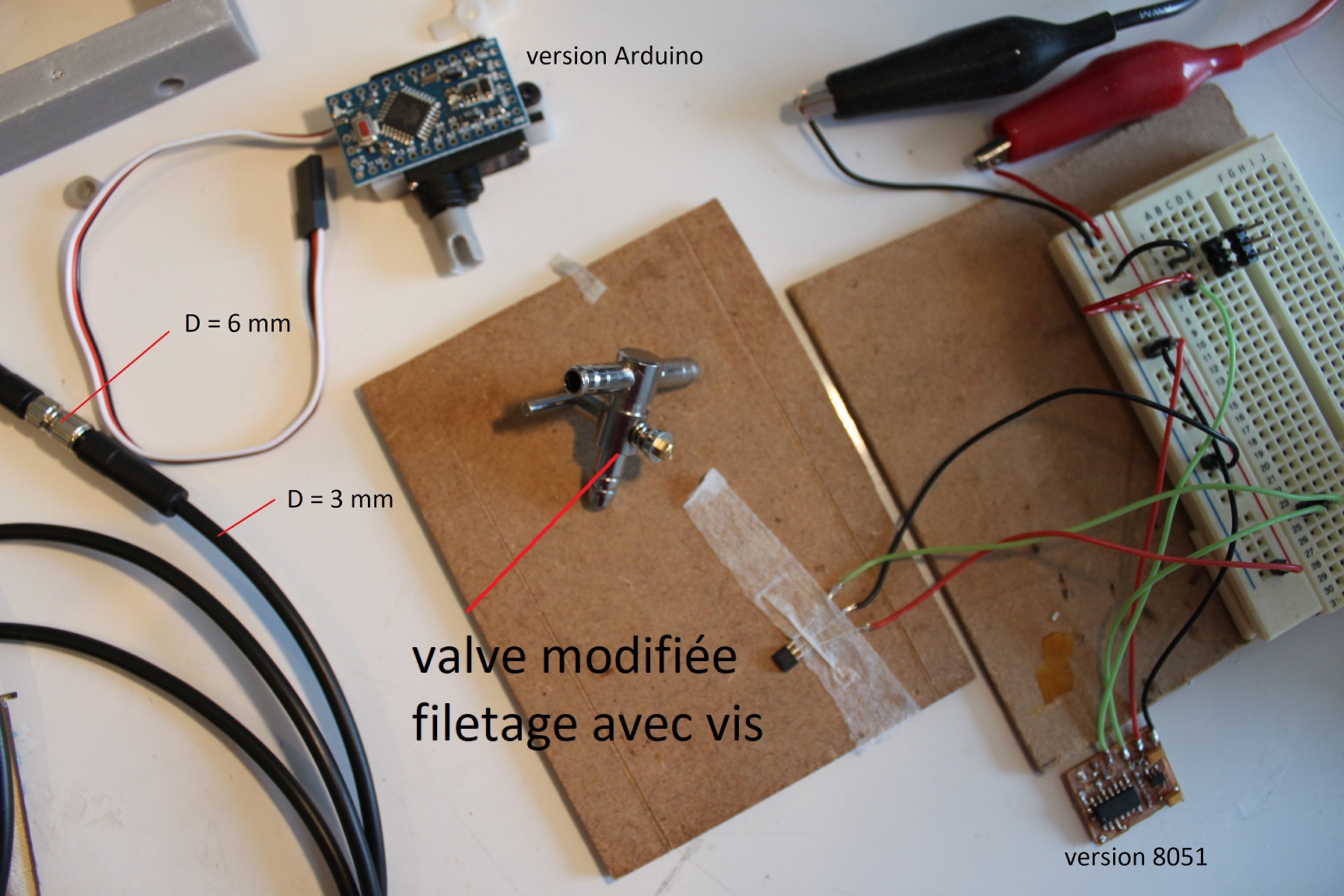

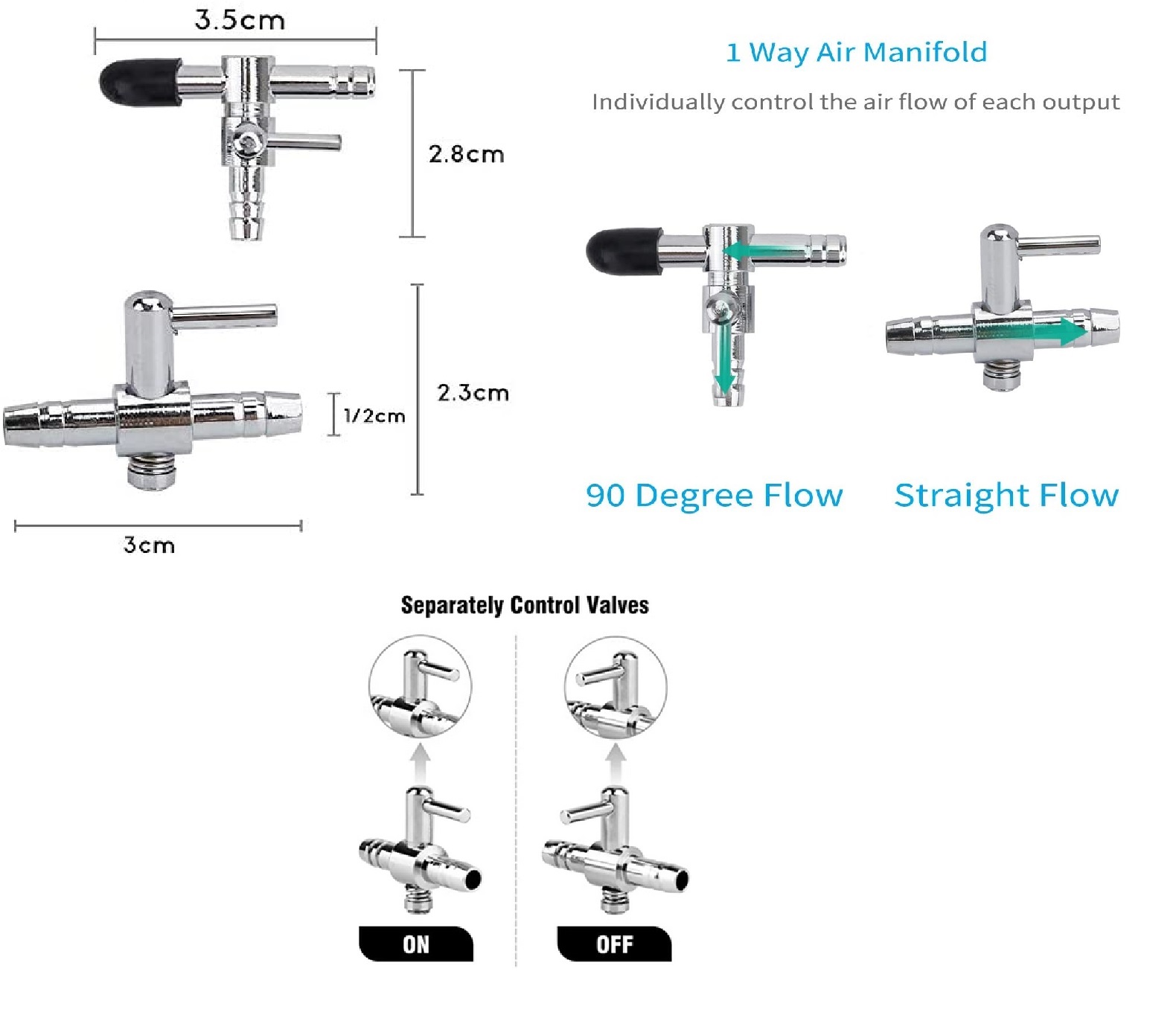

Une valve d'aquarieur modifiée;
un mini servo avec beaucoup de couple:
Corona DS843MG
23x9x23mm 4.8Kg
un capteur de Hall A3144 avec hystérésis pour éviter la vibration autour du point d'équilibre.

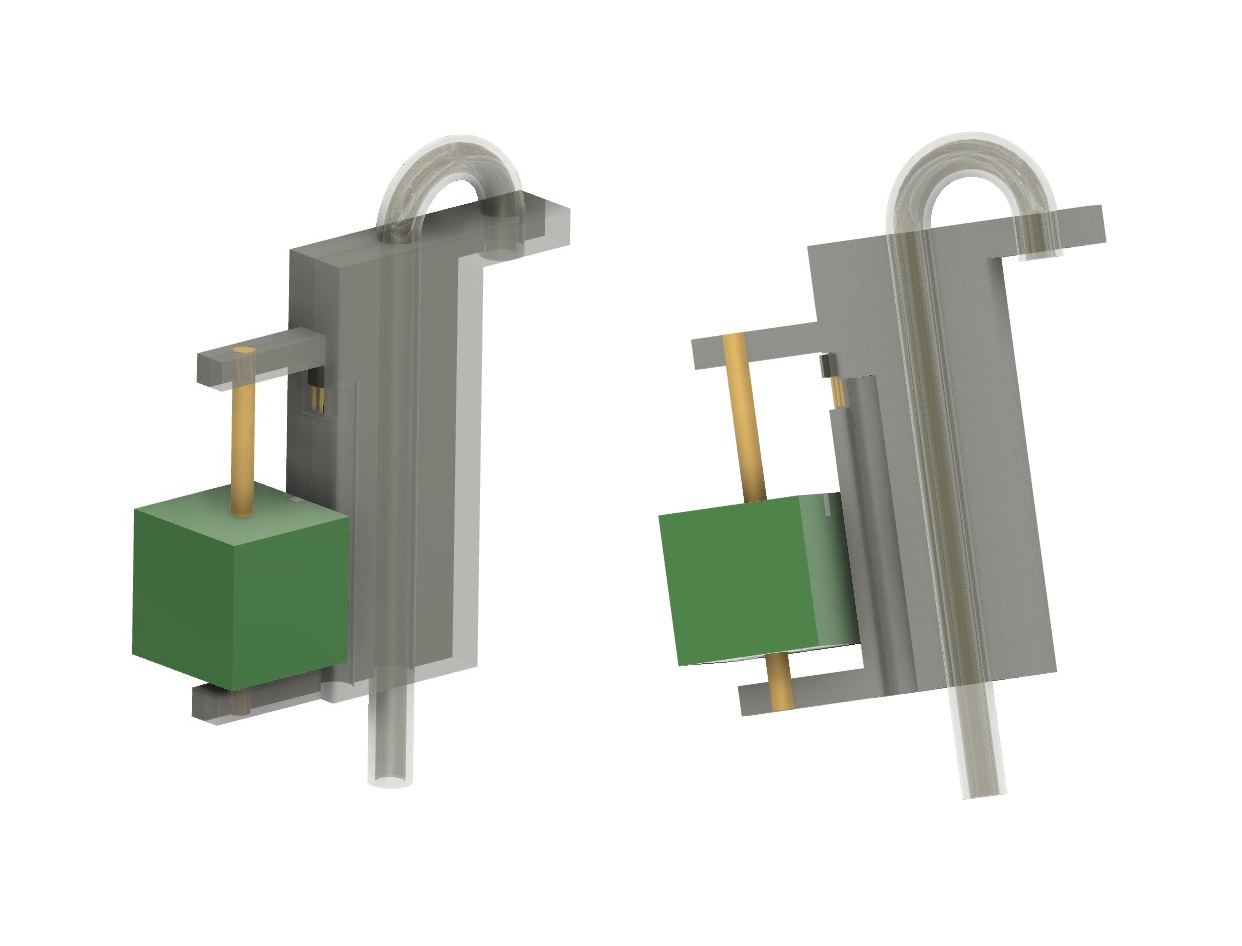

Imprimer le schnorkel en 3D; faire une vitre plexiglas.
La servo-valve peut être dans le SM ou autonome dans le kiosque.

le code arduino

PEQU.INO

(546 Octets) Téléchargé 343 fois

voici les fichiers stl pour impression

PEQ.zip

(293.08 Kio) Téléchargé 338 fois

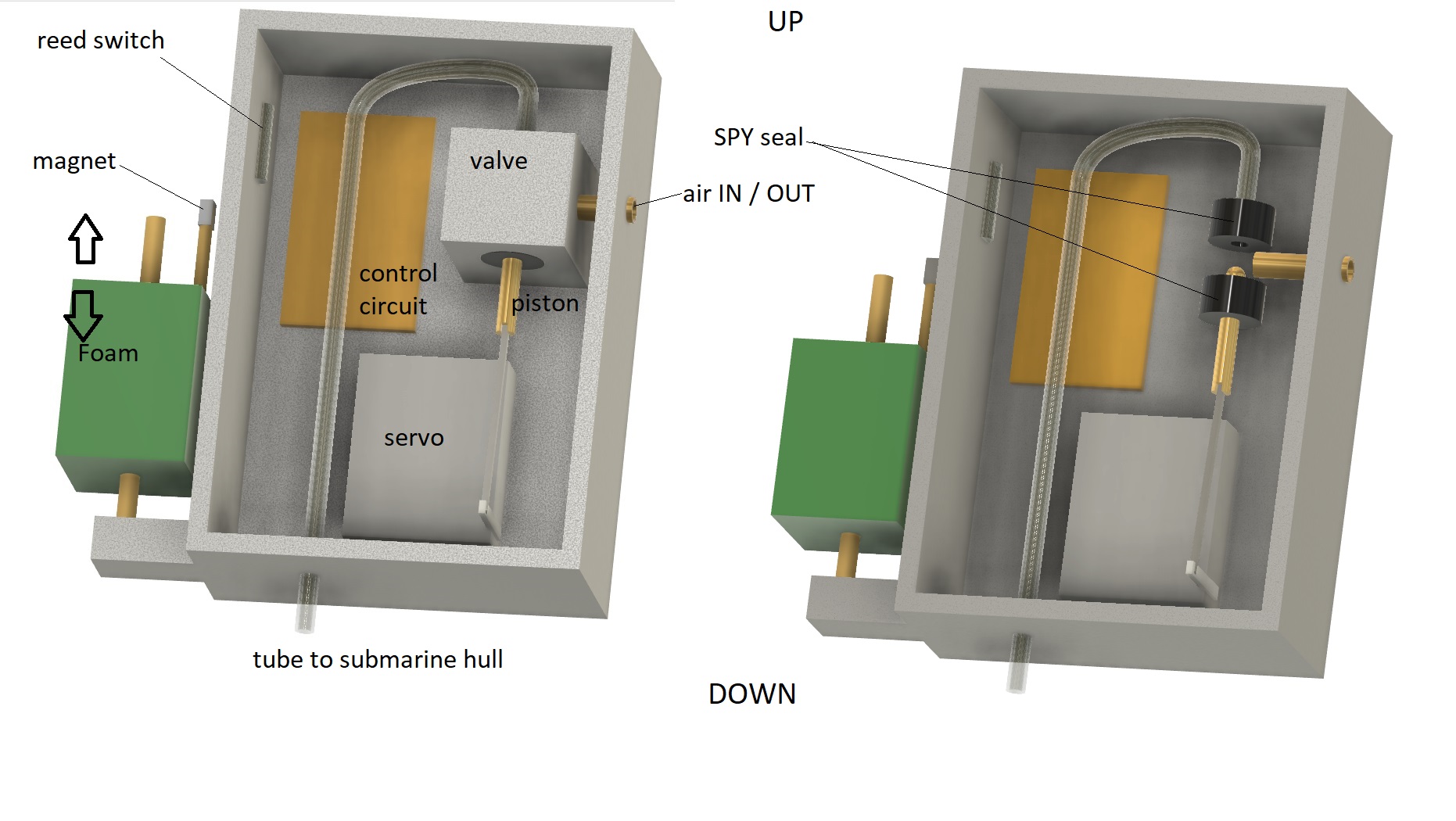

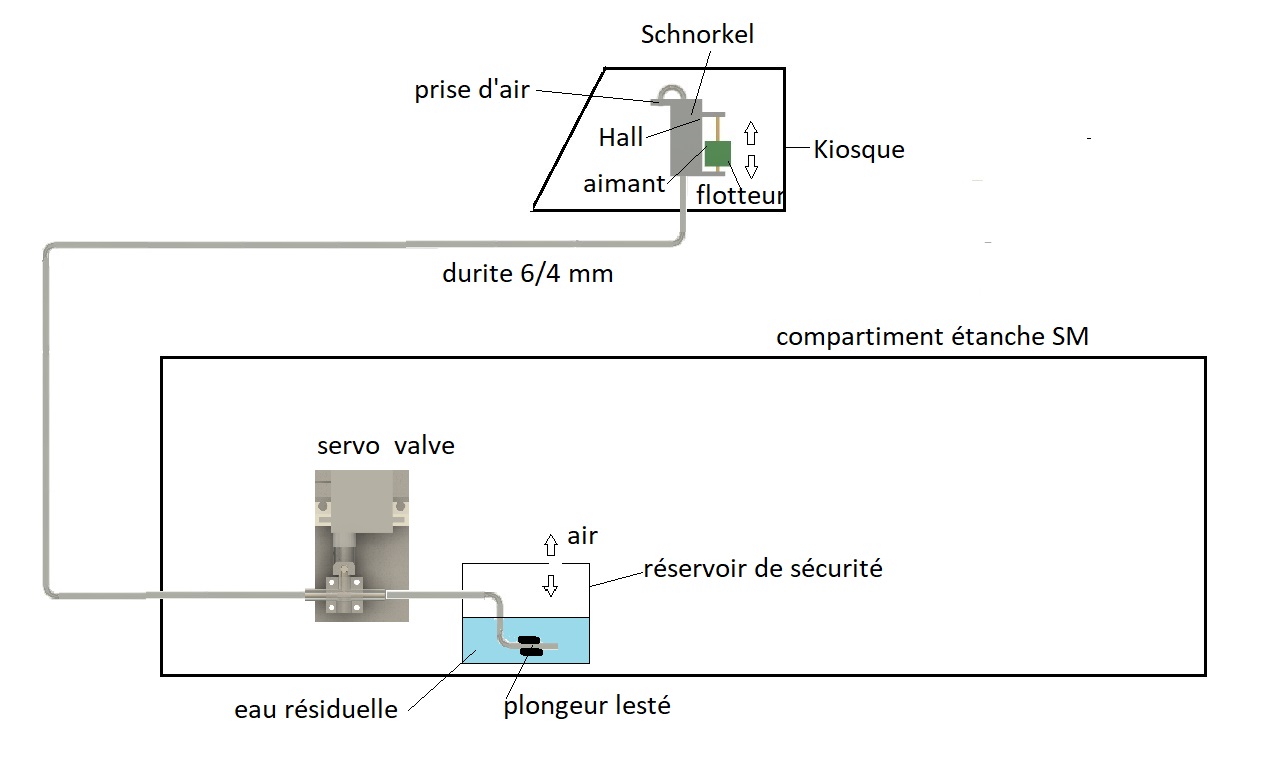

il y a plusieurs configurations:
servo valve dans SM et schnorkel dans kiosque,

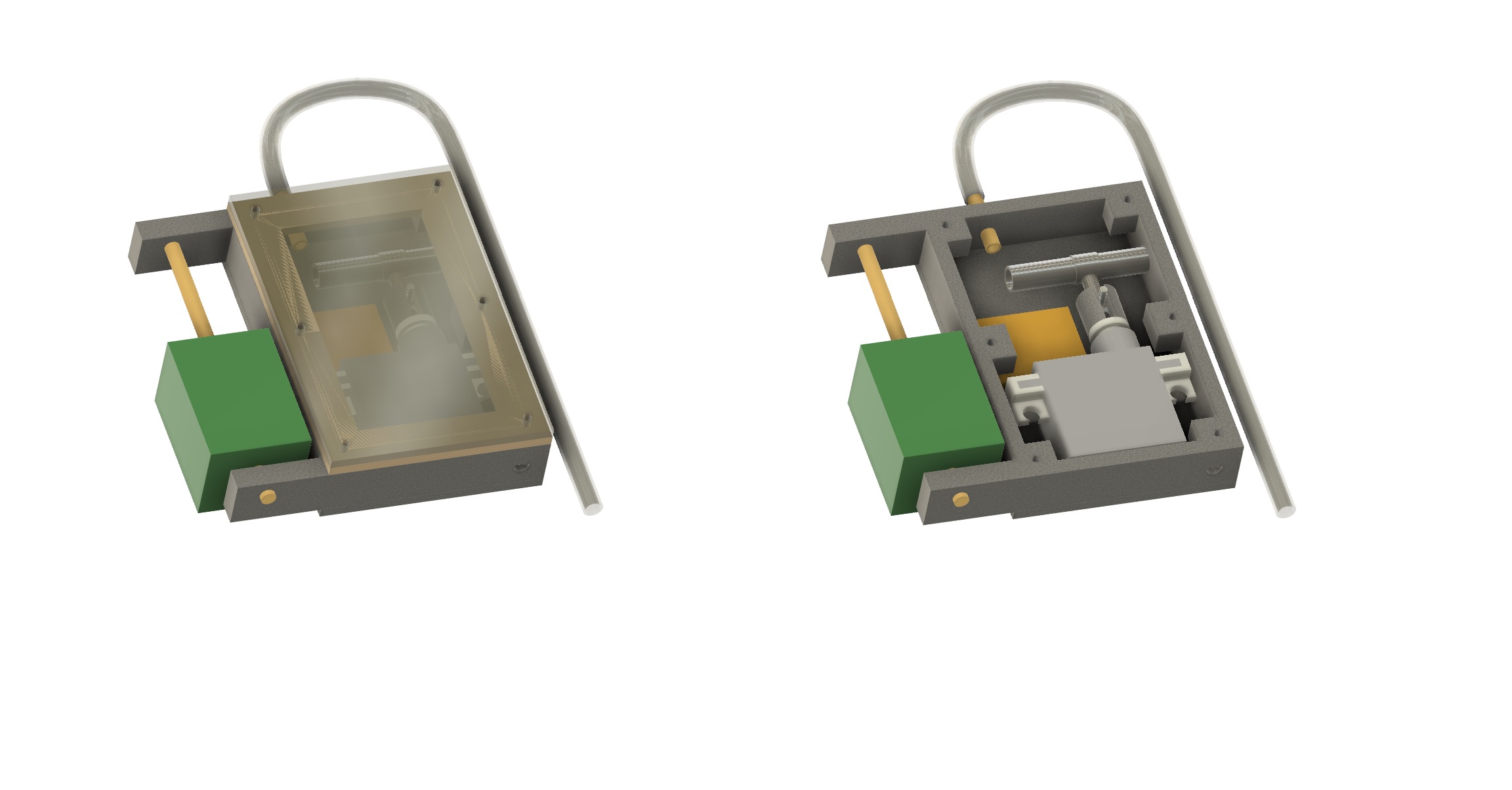

ou tout dans kiosque (boitier étanche transparent avec accu)
