R63 impression 3D

Posté : dim. août 18, 2024 4:01 pm

par jlc

R63 d’après le plan Baby Train ou MRA
remis à échelle longueur 1.10 m

la coque finale après révision

le kiosque

la quille

L'ensemble fini

INTERIEUR

COM1
commutateur pompe / ballasts

Re: R63 impression 3D

Posté : dim. sept. 08, 2024 11:27 am

par jlc

Pression / plan de joint

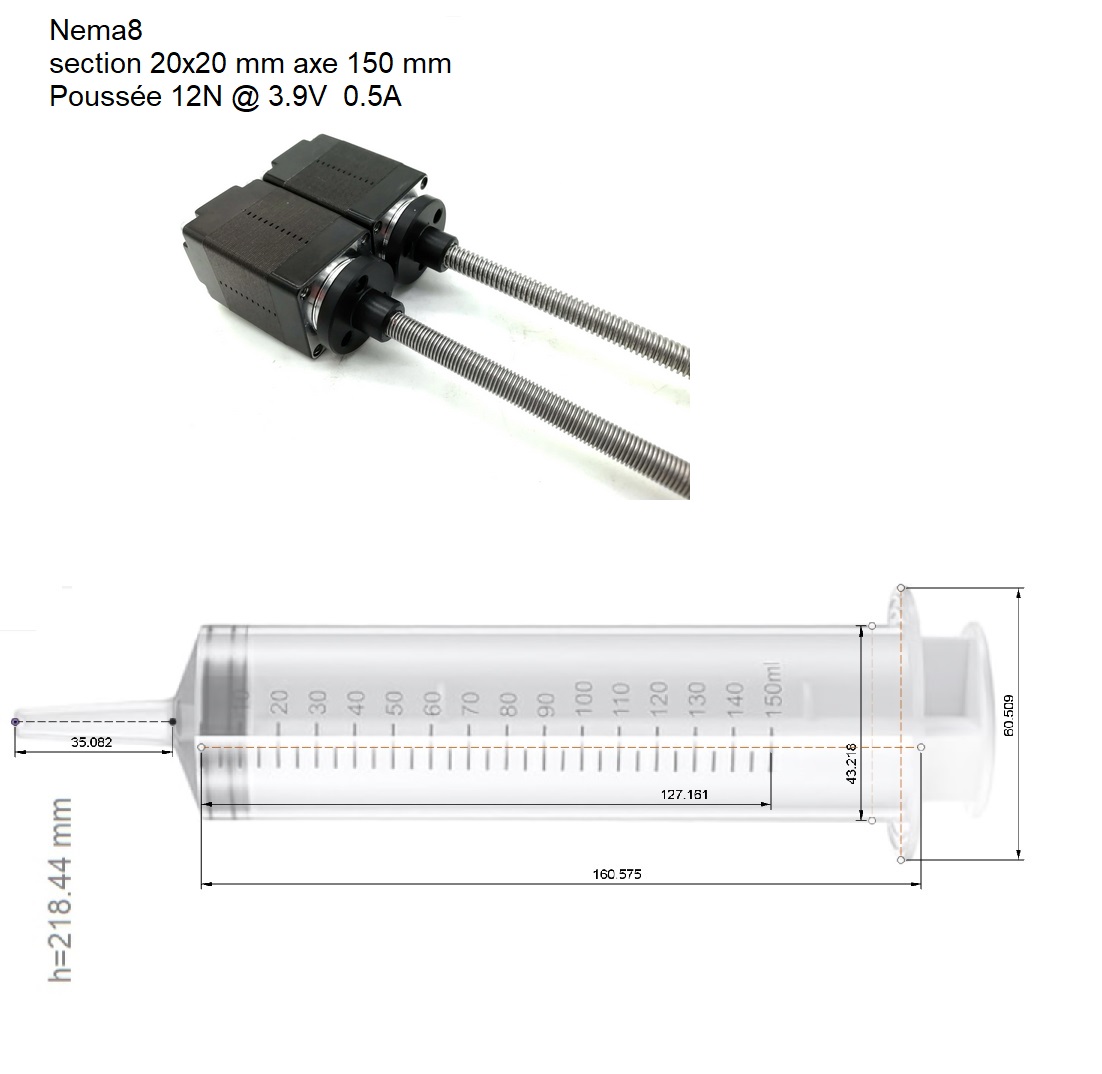

: seringue 150ml.jpg (115.95 Kio) Vu 83137 fois

Ballast proportionnel 150 ml moteur pas à pas

2 config possible

ballast final

TUBE TECHNIQUE

Re: R63 impression 3D

Posté : dim. sept. 29, 2024 11:18 am

par jlc

RELEASE

tous les fichier d'impression

https://drive.google.com/file/d/1Av8hRk ... sp=sharing

Re: R63 impression 3D

Posté : jeu. févr. 20, 2025 4:27 pm

par jlc

premières impression

Re: R63 impression 3D

Posté : sam. janv. 03, 2026 9:00 am

par jlc

TUBE TECHNIQUE ET BALLAST

impression des blocs de la coque

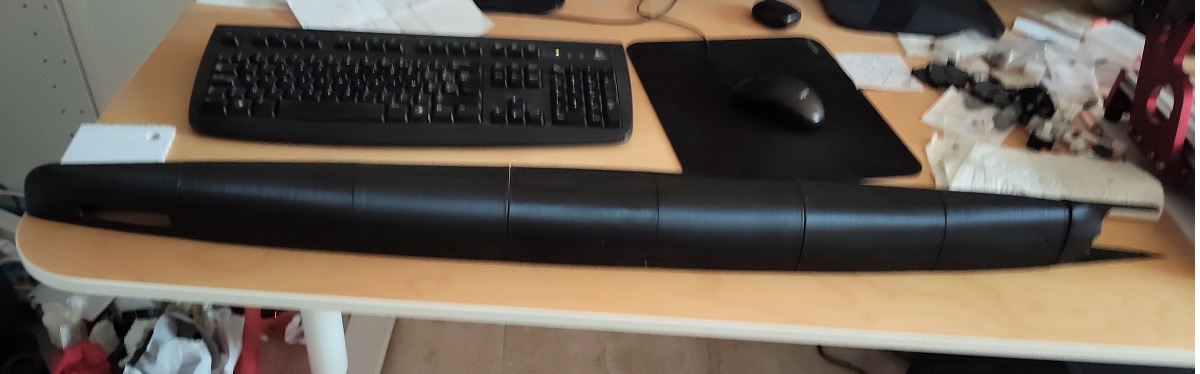

: body01.jpg (115.11 Kio) Vu 2022 fois

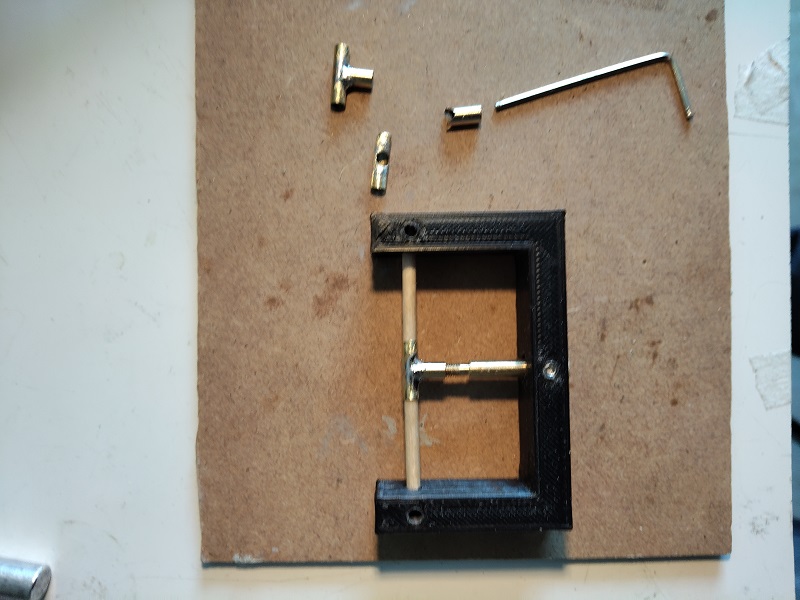

: batit_taquet.jpg (189.43 Kio) Vu 2022 fois

vidéo fraisage pignon en POM https://drive.google.com/file/d/1LdUZq_ ... sp=sharing

vidéo fraisage PVC https://drive.google.com/file/d/1zi0Noe ... sp=sharing

Re: R63 impression 3D

Posté : sam. janv. 03, 2026 3:13 pm

par jlc

CARTE CONTRÔLE BALLAST PROPORTIONNEL

: test_frottement.jpg (231.72 Kio) Vu 2009 fois

: tst2b.jpg (101.67 Kio) Vu 2009 fois

: reducN20.jpg (292.54 Kio) Vu 1956 fois

: bloc_ballast.jpg (262.26 Kio) Vu 1956 fois

: coque01.jpg (322.21 Kio) Vu 1956 fois
