Boîtier émission
mise à jour 16/09/2023
- TX.zip
- (20.09 Kio) Téléchargé 270 fois
1) imprimer selon Tx.zip dans documents privés
2) réaliser le câblage ci-dessous
La jst dans le boîtier permet de sortir l'accu.
Ne pas mettre accu ni fils sous la zone antenne du HC12.

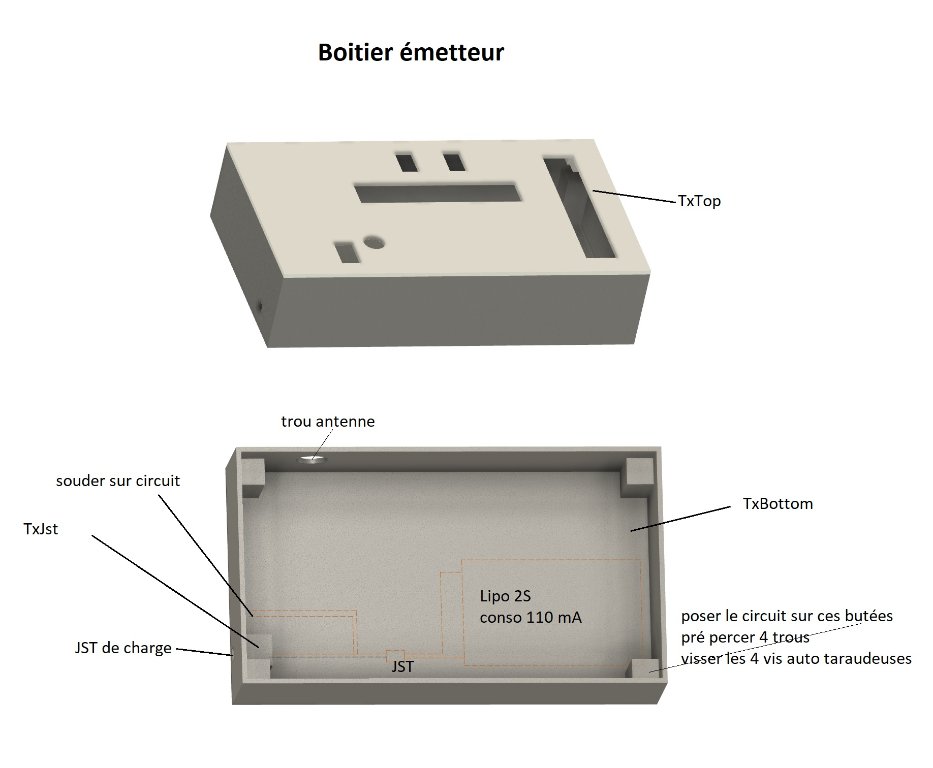

La pièce TxJst est à imprimer séparément.
Insérer la JST de charge dedans, la coller et coller la pièce à l'endroit indiqué en face du trou.
une fois la lipo installée, on peut la recharger par la prise JST, émetteur coupé.
La conso est de 110 mA soit 1H d'autonomie avec des 120 maH, 2H avec des 250 etc.
Le circuit est livré testé avec pièces imprimés pour ceux qui n'ont pas d'imprimante 3D.
- Tx.jpg (52.19 Kio) Vu 2474 fois
